大聯大控股宣布旗下世平集團推出基於安森美(onsemi)NFAM5065L4B智慧型電源模組(IPM)的4KW 650V工業電機驅動方案。
本方案採用的NFAM5065L4B智慧型電源模組為交流感應、直流無刷和永磁同步電機提供了一個功能齊全、高性能的逆變器輸出平台。其完全整合的逆變電源模組由一個獨立的高端柵極驅動器、LVIC、6個IGBT和一個溫度感测器(VTS或熱敏電阻(T))組成。6個IGBT採用三相橋式配置，下段具有獨立的發射極連接腳，這種設計在選擇控制算法時具有較大的靈活性。並且其內置的高速HVIC僅要求單電源電壓，並將進入的邏輯電平門輸入轉換為高壓、大電流驅動訊號，以便能正常驅動模塊的內置IGBT。
除此之外，本方案還採用了onsemi旗下的DC-DC轉換器、輔助電源PWM IC、OPA&LDO等元件，具有電流檢測電路和電路保護功能，可加速工程師對於兼具高效率與低功耗的電機驅動器的研發。系統中的保護功能包括UVP Lock-out欠電壓鎖死，藉由外部比較器(OPA)電路提供21A過電流Over Current保護，研發工程師可以通過外部電阻分壓調整過電流保護點，最後通過CIN引腳通知MCU觸發保護。

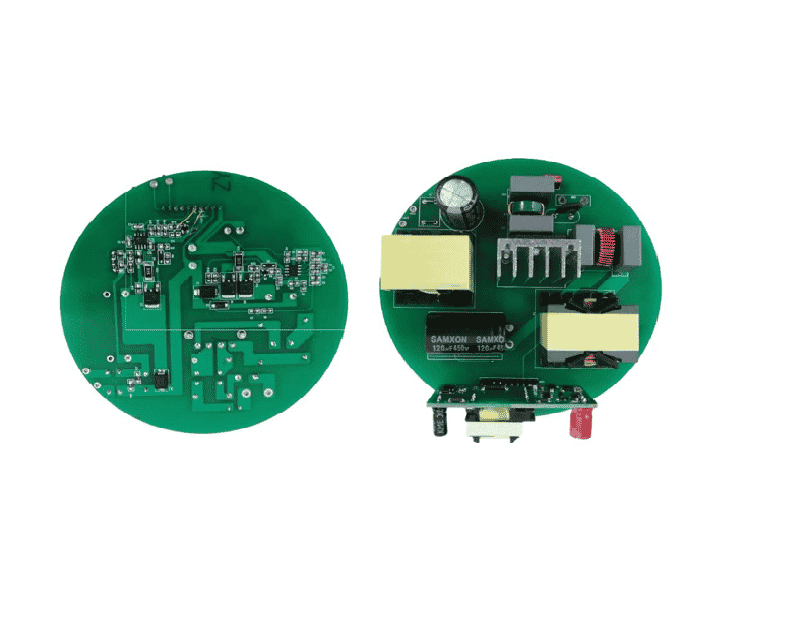

在此開發板中，DC-Link是由外部電源提供，由NCP1063 PWM IC組成高效率輔助電源，提供15VDC電壓給IPM運作。另外運算放大器及過電流保護比較器需要的5VDC及3.3VDC電壓，則通過FAN8303 DC-DC轉換IC及NCP718 LDO提供。
onsemi NCS2250高速比較器及NCS20166高精密低偏移運算放大器配合NCD98011 UCB ADC模數轉換模塊，可提供0.016A/bit的整體分辨率及相電流±16.5A的檢測範圍。
