意法半導體(ST)擴大其FlightSense飛行時間(Time-of-Flight, ToF)感測器產品組合,推出64區測距感測器。該多區感測器可將場景畫分成若干個區域,協助蒐集成像系統更多情境的空間資訊。
意法半導體影像事業部總經理Eric Aussedat表示,VL53L5 FlightSense多區直接飛行時間(DToF)感測器採用了先進的40nm SPAD製程,最大測距距離可達4公尺,測距區域高達64個,有助於影像系統捕捉更詳細的場景空間資訊。VL53L5測距區數量是上一代的64倍,可大幅提升雷射自動對焦、觸控對焦、存在偵測和手勢介面的性能,同時協助開發人員開發更多創新的影像應用。
該類產品整合了940奈米垂直腔面發射雷射器(Vertical Cavity Surface Emission Laser, VCSEL)光源、整合了VCSEL驅動器的SoC感測器、單光子雪崩二極體(Single Photon Avalanche Diode, SPAD)接收陣列和執行複雜韌體的低功耗32位元MCU內核及加速器。VL53L5保留了與意法半導體所有FlightSense感測器一致的1級認證,在消費性產品中符合人眼安全標準。VL53L5 ToF感測器封裝在一個微型模組內,接收孔上的光學元件可以創造64個測距區,以解鎖許多新功能和使用範例。
意法半導體為FlightSense感測器打造一個垂直整合製造模型,SPAD晶片在先進的法國Crolles12英寸晶圓廠生產,其採用40nm專有矽製程,並在亞洲意法半導體封裝廠組裝所有模組元件,可為客戶提供良好的產品品質和可靠性。
意法半導體與主要的智慧型手機大廠和PC平台廠建立了密切的合作關係,並已將感測器預先整合到這些平台上,客戶可藉此合作關係來使用VL53L5進行應用開發。FlightSense產品在市面上有大量的Android和Windows裝置驅動程式可供使用。VL53L5現已量產,已出貨數百萬顆給業界的無線設備和電腦商。

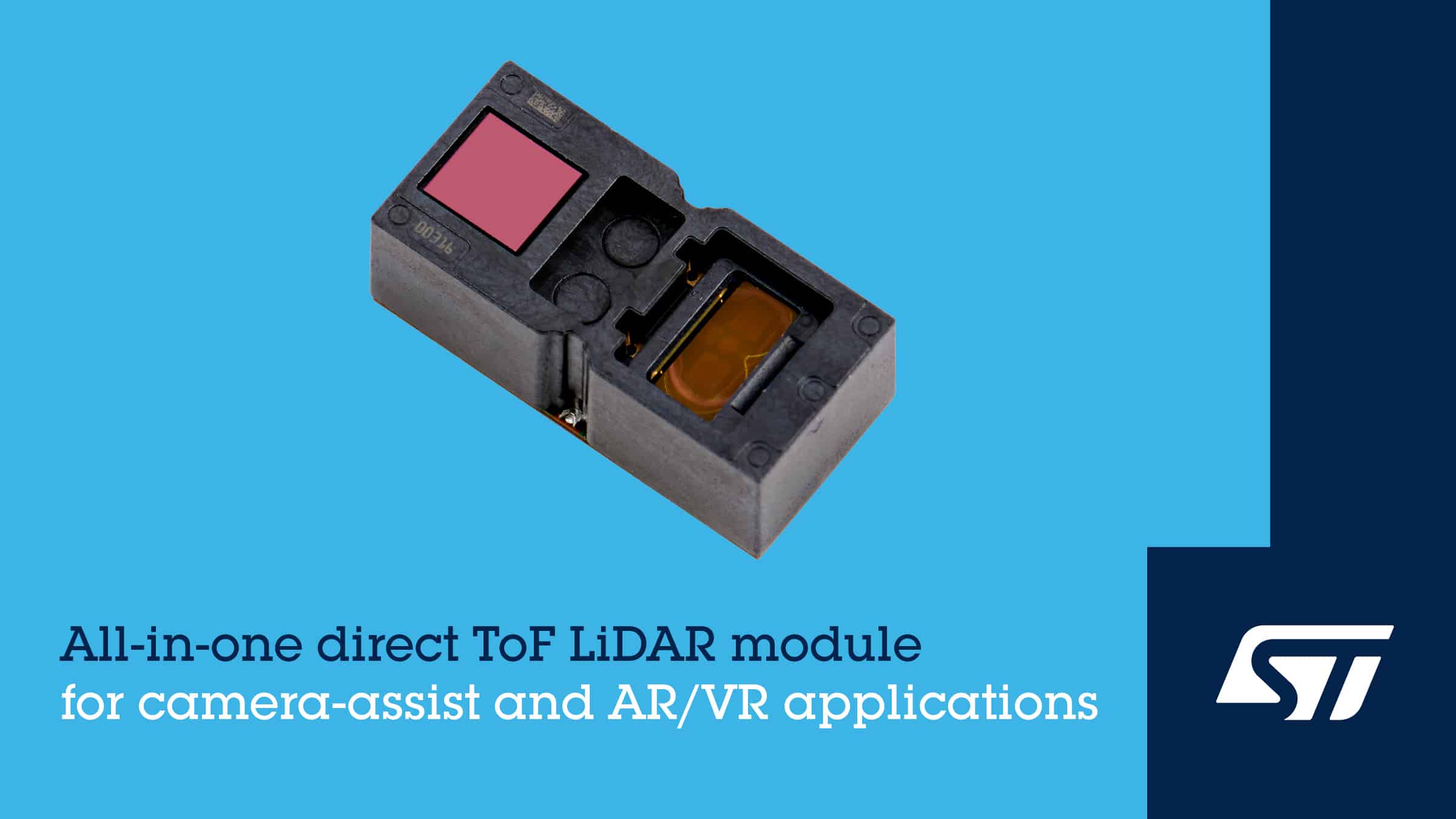

VL53L5封裝在6.4 x 3.0 x 1.5 mm的模組中,發送鏡頭和接收鏡頭都整合到模組上,並將模組對角線視場角(DFoV)擴充到61度。這種廣視場角適合偵測不在影像中心的物體,並確保在影像的各個角落都能完美自動對焦。在「雷射自動對焦」應用場合,VL53L5可以收集整個視場中多達64個區域的測距資料,並支援「觸控對焦」和許多其他功能。這種靈活可變性大幅提升了智慧型手機/相機的性能、便利性和多功能性。
透過SPAD陣列可以獲得更大的靈活性,該陣列可設為空間解析度優先,以最快15fps的速度同時輸出所有64個區域的測距資料;或者設定為最大測距距離優先,其中感測器以60fps的幀率輸出4×4/16個測距區。
意法半導體的體系結構可以自動校準每個測距區,而且DToF技術支援每個區域偵測多目標,不受玻璃反射光的影響。此外,FlightSense方案是透過SPAD陣列收集原始資料,並透過專有的嵌入式MCU和加速器執行後處理,接著以I2C或SPI匯流排將測距資料傳輸到系統主處理器,因此,不需要特定的相機介面和功能強大接收器MCU,仍能確保品質和性能。
