半導體業界的年度盛事–超大型積體技術及電路國際會議(Symposium on VLSI Technology and Circuits)，再度成為各大技術研究機構展示其研發成果的舞台。包含比利時微電子研究中心(imec)及台灣的工研院，都在這次論壇期間發表其最新的研究成果。
工研院連結產學 磁性記憶體取得重大突破
工研院在今年的VLSI論壇上，分別發表了與台積電合作的自旋軌道扭矩磁性記憶體(Spin Orbit Torque Magnetoresistive Random Access Memory, SOT-MRAM)陣列晶片，以及和陽明交通大學聯合開發，工作溫度橫跨近400度的新興磁性記憶體技術。
工研院電子與光電系統所所長張世杰表示，MRAM有媲美SRAM的讀寫速度，兼具快閃記憶體非揮發性，近年來已成為半導體先進製程、下世代記憶體與運算的新星。記憶體若在高寫入速度的前提下，使用的電壓電流越小，則代表效率越高，工研院攜手台積電共同發表具備高寫入效率與低寫入電壓SOT-MRAM技術，並達成0.4奈秒高速寫入、7兆次讀寫之高耐受度，比歐洲最大的半導體研究機構imec先前創下的紀錄多一百倍，還有超過10年資料儲存能力等特性，未來可整合成先進製程嵌入式記憶體，在AI人工智慧、車用電子、高效能運算晶片等領域具有極佳的前景。
工研院與陽明交通大學的合作，則聚焦在自旋轉移矩磁性記憶體(Spin-Transfer-Torque MRAM, STT-MRAM)的多層膜與元件改良上，可提高寫入速度、縮短延遲、降低寫入電流與增高使用次數等特色，且工作溫度為攝氏127度到零下269度。工作溫度橫跨近400度的多功能磁性記憶體是首次被實驗驗證，未來在量子電腦、航太領域等前瞻應用與產業上，具備極大的潛力。
imec展示晶背供電整合方案

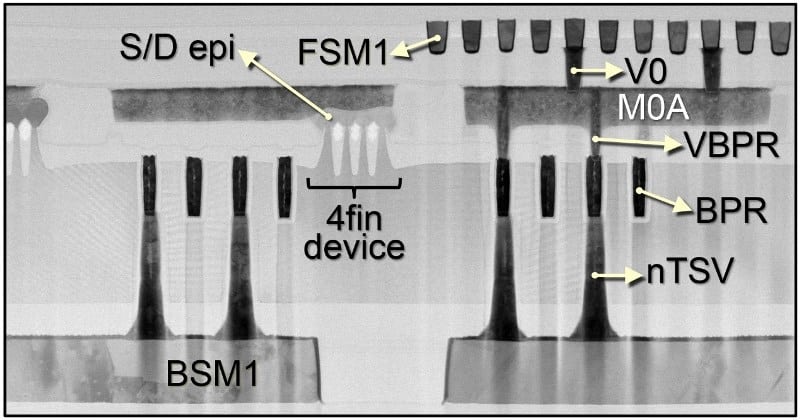

imec在今年的VLSI論壇上，則是以晶背供電技術作為發表的重點。imec首度展示基於埋入式電源軌(Buried Power Rail, BPR)技術，從晶片背面供電的邏輯IC布線方案。BPR採用奈米矽穿孔(nTSV)結構，將晶圓正面的元件連接到BPR上，取得運作所需的電力。微縮化的鰭式場效電晶體(FinFET)若透過這些BPR實現互連，性能便可不受晶背製程影響。
這套先進的布線方案能分離電源線與訊號線的配置，推動2nm以下邏輯晶片持續微縮，還能增強供電效能，進而提升系統性能。此外，imec也在晶圓背面導入了採用2.5D金屬—絕緣體—金屬(MIM)結構的電容，展現更佳的晶片效能。
把電源線跟訊號線分開，可以有效減緩後段製程布線壅塞的問題，還能帶來優化供電效能的好處。imec於2019年首次提出這項技術，不同的製程方案也隨之出現。例如，在2021年VLSI論壇，imec首度展示晶背導線互連的實例，將奈米矽穿孔連接到位於晶圓正面的M1金屬層襯墊。在2022年，imec進一步展示了一套進階整合方案，透過BPR將FinFET微縮元件一齊連接到晶圓正面與背面，創下全球首例。
imec的CMOS元件技術研究計畫主持人Naoto Horiguchi表示，從微縮元件與提升性能的角度來看，採用晶背供電設計並導入埋入式電源軌是最有可能實現晶背供電網路的解決方案，這些電源軌在前段製程中埋入晶片，以局部布線的結構設計推動晶片微縮。
他接著說明，imec在開發測試晶片時，從晶圓正面定義埋入式電源軌的圖形，隨後將奈米矽穿孔連接到這些電源軌上，結果顯示FinFET元件性能不受晶背製程影響，這就包含接合目標晶圓與承載晶圓、薄化晶背以及製造深度長達320nm的奈米矽穿孔。奈米矽穿孔以垂直向與埋入式電源軌緊密接合，各穿孔的間距僅200nm，不佔用標準單元尺寸，能確保元件繼續微縮至2nm以下。
晶背供電設計可望從系統層面提升整體供電效能，尤其目前元件所需的功率密度持續攀升，供應電壓或IR壓降的問題也越來越嚴峻。imec的3D系統整合計畫副總裁Eric Beyne指出，為了應對IR壓降問題，imec在晶背製程中導入一顆2.5D柱狀MIM結構的去耦電容。透過這顆2.5D電容，電容密度因此提升了4~5倍，IR壓降現象與不使用電容及2D電容相比，分別改善了32.1%及23.5%。這些分析結果來自一套經過實驗數據校正的IR壓降模擬架構。
Beyne總結說，我們的研究成果顯示晶圓背面具備高彈性的設計空間，還能訴諸全新的設計選擇，解決傳統2D晶片微縮的痛點。此外，我們也展示了一些3D系統級微縮技術的效能，在剝離承載晶圓時，以功能性晶圓取而代之，例如用於3D SOC邏輯元件堆疊的邏輯晶圓，而底層的晶粒可從晶背取得電源供應。
